UdBoard (VRCSDK2)

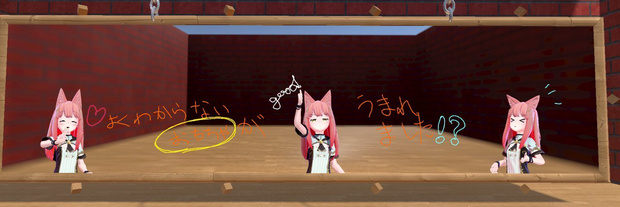

VRChatでの利用を想定した, VR空間でも平面的に書ける黒板と備品(チョーク, 黒板消し, カラーピッカー等）のセットです. 早く書いても複数ユーザー間で同期します.　ユーザーを黒板に写すおもちゃも付属してます.

(Udon用ではないです.)

更新方法：個人的な変更がなければ、そのままimportで問題ないですが、そうでなければAssets/Oraiteiを削除して、再importしてください。

LICENSE

MIT

- 参考VRChat World: https://vrchat.com/home/world/wrld_2eba3cc1-ea5e-4ac1-bef6-b39cfea77b88

How to Use

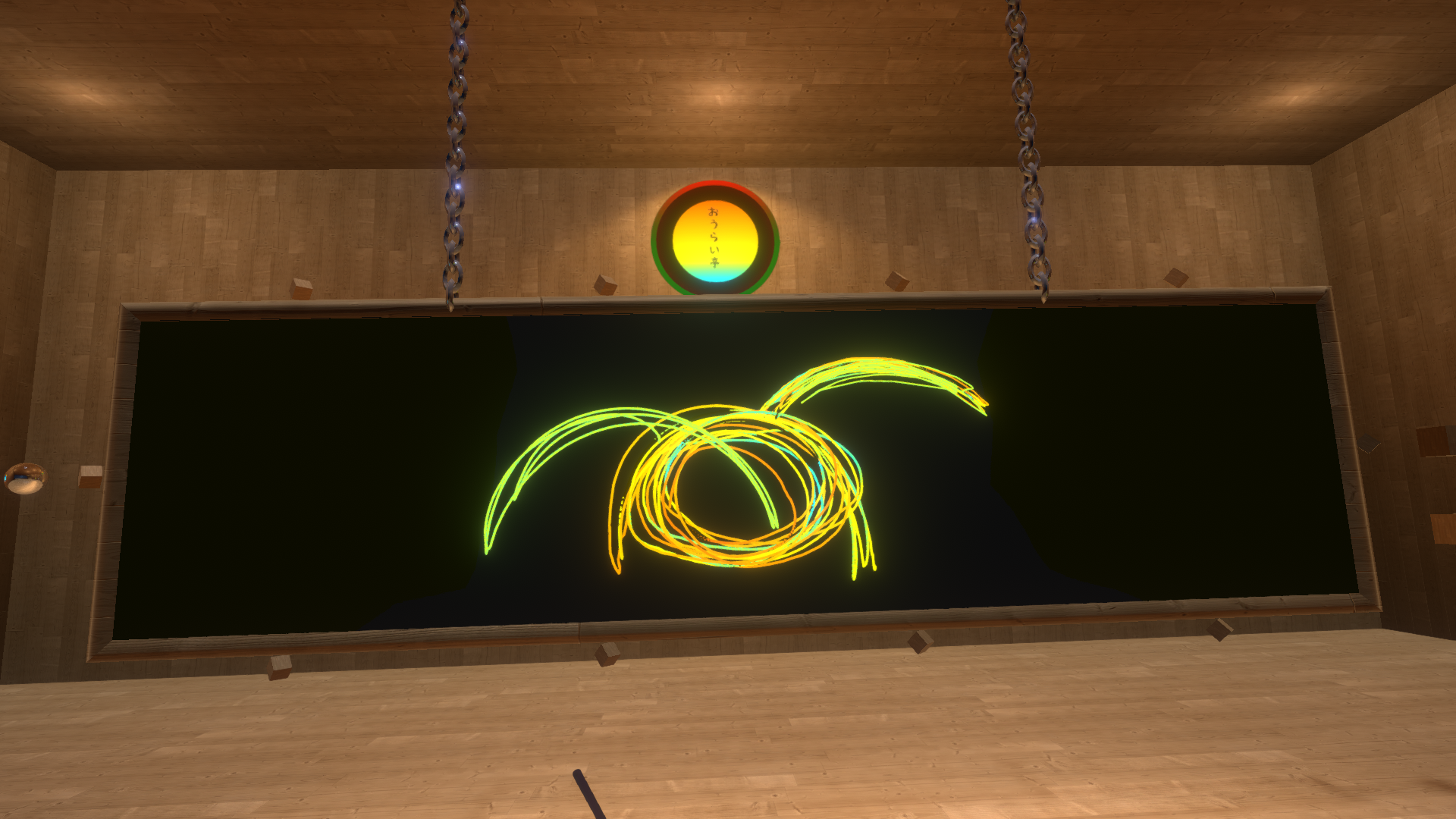

- 黒板の前に立って, チョークを握り込むと書けます.

現実のように黒板にチョークを接しながら書くこともできます.

- 黒板に書いたチョークを消す際は, 上下の白いスイッチをtriggerすると対応する黒板の1/4部分が洗われます. 左右のスイッチをtriggerすると全体を洗います.

- 右にある小さな黒板はスクリーンショット用です. 小さな黒板をtriggerすることで, 自身と上部のスクリーンに現在の黒板の状態が保存されます. 小さな黒板にVRCのカメラを近づけて撮影してください. カメラのほうを自動で向くようになっています. 小さな黒板をtriggerすることで, 上部のスクリーンに現在の黒板の状態が保存されます.

- 黒板の左にあるマテリアルの形をしたスイッチをtriggerするとFlusher(黒板を洗うもの)のマテリアルが変更されます. Lightmapのベイクをしていれば, skyboxか黒板の２種類に変更できます. 変更後, Flusherのスイッチで黒板を洗うことで, 黒板の背景を変更できます.

Components

1. UdBoard.prefab : 黒板本体

2. ColorPicker.prefab: チョークの色をリアルタイムに変更するためのカラーピッカー

3. R-ChalkSet.prefab: 滑らかな書き味のチョークのセット

4. R-ChalkAAVariable.prefab: カラーピッカーに反応するR-Chalk

5. S-ChalkSet.prefab: 鋭い書き味のチョーク

6. S-ChalkAAVariable.prefab:　カラーピッカーに反応するS-Chalk

7. R-Eraser.prefab: 黒板消し

8. UdPad.prefab: Pickupできる黒板.

How to Import

1. VRCSDK2のインポート

2. VRChatExample/Prefab2/VRCWorld.prefabをinspectorに配置し, VRCSDKのコントロールパネルにて, レイヤーとcollison matrixの自動セットアップ

3. UdBoard.unitypackageをインポート

(Oraitei/Scenes/justBBがサンプル配置です）

必須アセット(予めインポート)

- VRCSDK2

https://www.vrchat.com/home/download

動作を確認した環境

v1: VRCSDK2-2020.07.15.12.38_Public & unity2018.4.20f1

v2: VRCSDK2-2021.05.21.12.13_Public & unity2018.4.20f1

Tuning

- 黒板に写す物体の調整:　以下のLayerを同じものにする. ただし、映り込みたくない物体とは異なるLayerを選ぶ. (Default Layerは避けるのが無難)

- UdBoard/Cameraのculling mask

- Flusher/DarkのLayer

- UdPad/ModeController/visual/cameraのculling mask

- UdPad/ModeController/visual/Dark

- S-Chalk/ModeController/visual/trail_pt/trailのLayer

- R-Chalk/ModeController/visual/trail_pt/trailのLayer

- チョークの書き味・文字の太さの調整

- R-Chalk/ModeController/visual/trail_pt/trailに使われているmaterialのshaderのパラメータwidthを調整.

アップデート履歴

[2020.Dec.12: v1] 公開開始

[2021.Mar.23: v2] 黒板消し・黒板リセットの仕組み更新。上書きから消去に。

使用Asset・Shader

- phi16,RoundedTrail (https://github.com/phi16/VRC_storage#rounded_trail)

- Snail, Marker (https://github.com/theepicsnail/Marker)

- momoma, こっち向いてシェーダー(https://booth.pm/ja/items/1447794)

- VketAssets (Vket4)

- hecomi, uChromakey
