[期間限定]7sProのケースデータ

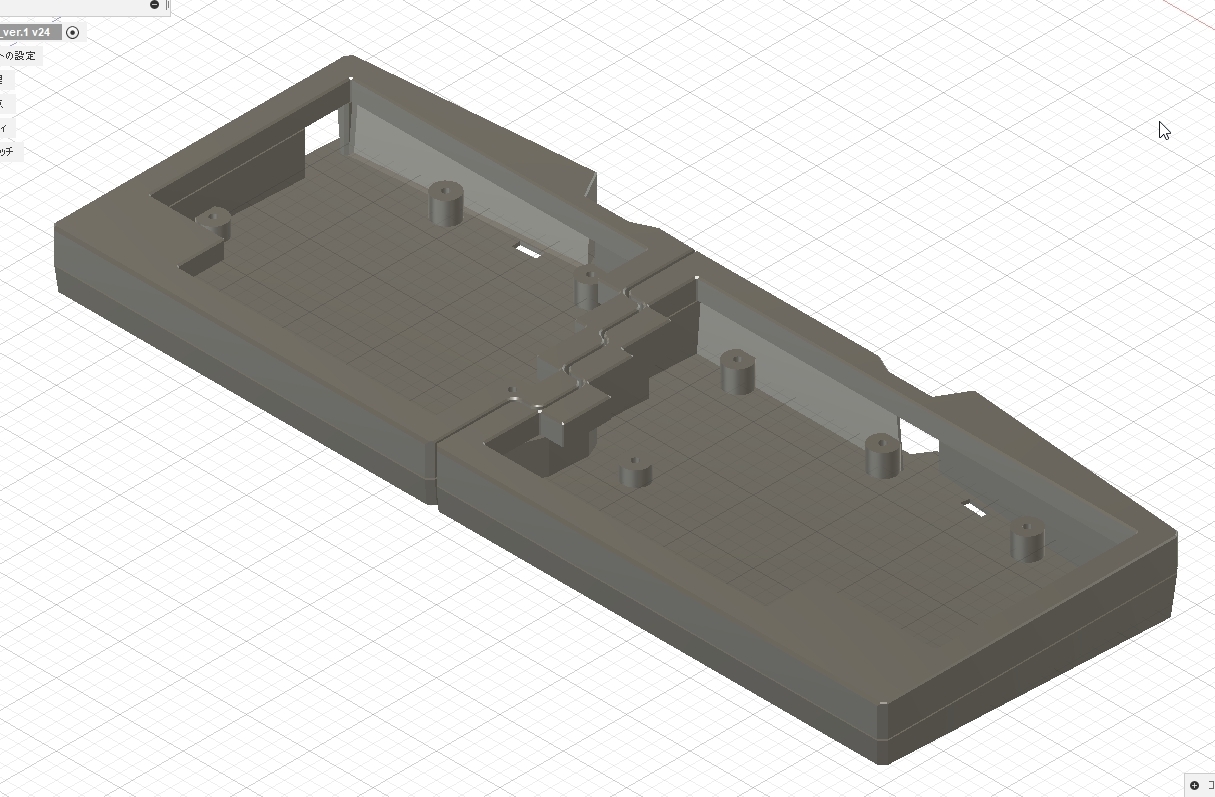

サリチル酸さんの自作キーボード「7sPro」用のケースSTLです。

PCBサンドイッチの隙間が気になる方いかがでしょう。

★一定期間を超えたら非公開にします。

　かなり前に製図しており修正が必要かも知れません。

　印刷後に鑢などで削る、データを参考にして新たに作るなど工夫してみてください。

＜ポイント＞

・193㎜×127㎜サイズがプリントできる3Dプリンタが必要です。

・ボトムプレートを外して設置します。

・キーキャップによって干渉する可能性があります。

・このほか7sProキット、ネジ類、が必要です。

・ギリギリで製図している部分も多いので、干渉する場合は適宜削ってください。

＜ネジの参考＞

・PCB固定は底からM2、5㎜～8㎜程度のネジ（15本）

・ケースは四隅下からM2～M2.6の5～8㎜タップネジ（8本）

または、M2で埋め込みネジを利用してください。

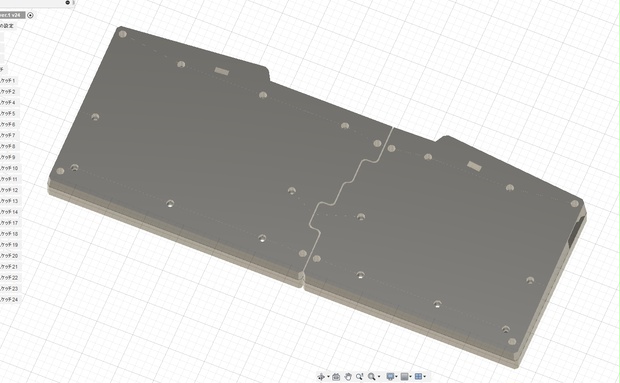

【Bottomについて】

・そのままでも使えますが、PCBの固定ネジに2mm穴のシリコンチューブ等のリングを噛ませる事で、ケース筐体に振動を伝えなくする事が可能です（多分）。

・写真6枚目を参考に設置してみてください。

・ネジ長は7mm～8㎜を想定しています（15本）

・シリコンチューブを使う場合はトッププレートをボトムケースの上面フチに合わせるイメージです。（写真7枚目）

7sProキットはこちら

https://yushakobo.jp/shop/7spro/
