超小型Mini-ITX PK55用サイドパネル加工用データ

こちらで紹介している超小型ゲーミングケースに使用できるサイドパネルのデータです。

https://note.com/tenteeeeee/n/n097f66c0127f

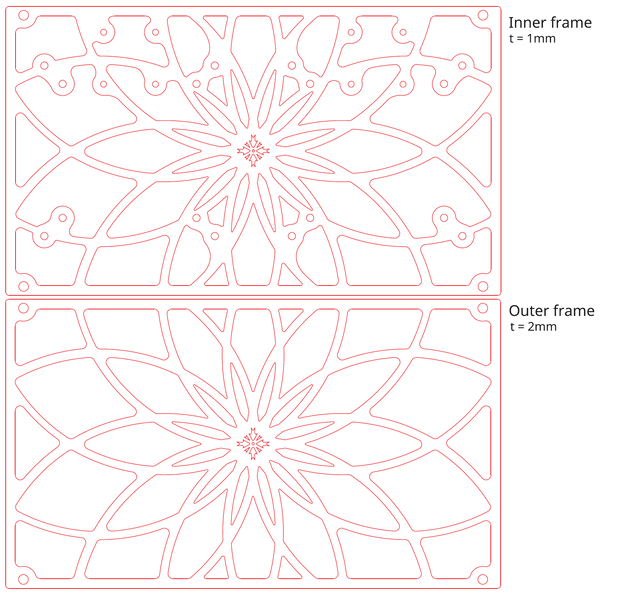

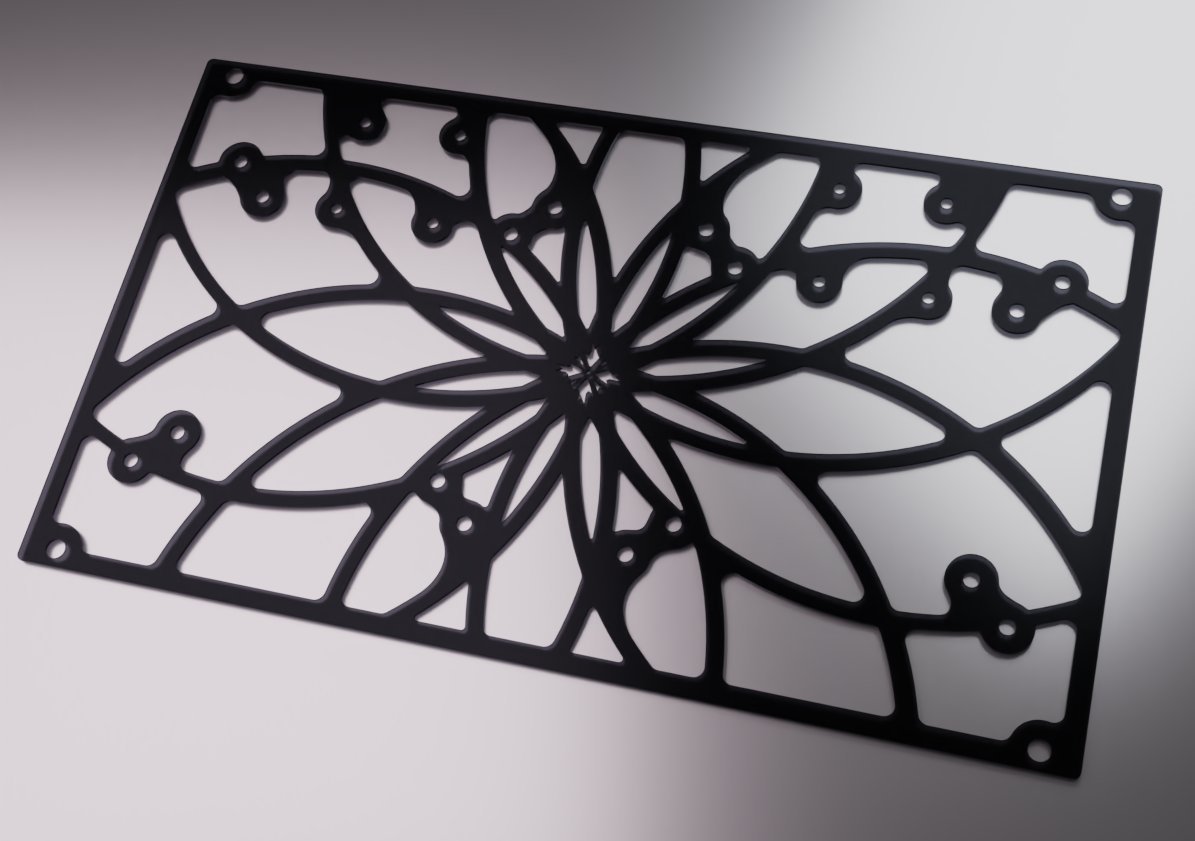

インナーとアウターフレーム、そしてホコリフィルタの3枚構成で1面を作ります。

120mmもしくは92mmファンが左右に一つずつ、SSDやHDDのスポットクーラーとして40mmファンが取付可能です。

ファンの取り付けは低頭ネジとナットで可能なはずです。

自分はホコリフィルタにAINEXの交換用フィルタを取り付けました。

https://www.amazon.co.jp/gp/product/B00YH75QTC/

作り方

配布するデータはお近くのファブラボやレーザーカット業者さんに入稿できるPDFとなっています。

おすすめ素材はアクリルです。富豪の人はアルミやステンレスをレーザーカット/ワイヤ放電加工して薄く仕上げることもできます。

中央の細かい模様以外はCNCでも削れる形状なので、自宅にCNCがある人は細めのエンドミルで作れると思います。
